Certificato automatico del CE 1.5KW della macchina a iniezione liquida lineare della batteria

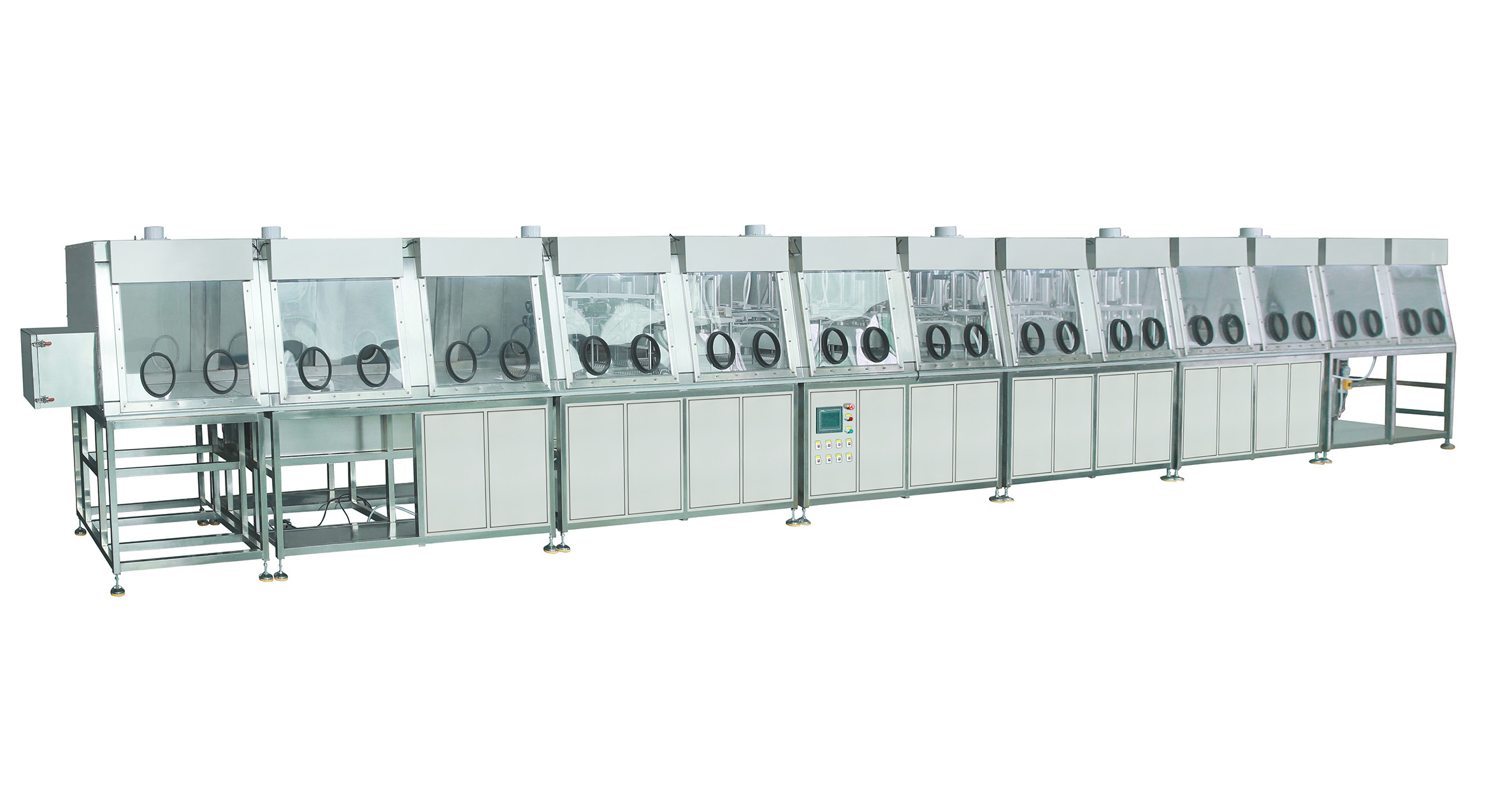

Macchina a iniezione liquida della batteria cilindrica automatica lineare

1. Panoramica di funzione:

1. Questo prodotto pricipalmente è usato per l'iniezione liquida delle batterie cilindriche, della saldatura del cappuccio e dell'attrezzatura lineare integrata statica di flusso di vuoto. Soltanto la necessità di caricare e scaricare manualmente il pallet ed il resto dell'attrezzatura trattata è completata automaticamente. Questa macchina comprende una scatola per guanti, cinque insiemi dei sistemi ad iniezione liquidi e sette insiemi dei sistemi stazionari di vuoto.

2. Principio di funzionamento: Workflow.→Feeding→Manual che carica sull'iniezione del vacuum→second di injection→one del tray→One, seconde volte del injections→four del vacuums→four di injections→three di vacuum→three un vacuum→four volte il secondo primo secondo vacuum→five injections→five vacuum→five che vacuum→retrieving l'estremità del plate→the della copertura del lavoro.

2. Parametri di base:

1. Tensione di funzionamento: AC220V, potere circa 1.5KW.

2. Batteria applicabile: 18650 batteria cilindrica, singolo 196PCS/disk (altre specifiche possono essere personalizzate).

3. Produttività lavorativa: (Max) 1,5--4K/H, (capacità di produzione dipende dalla capacità).

4. Dimensione dell'attrezzatura: Lunghezza (max) 10m * larghezza 1.2m * altezza 1.7m.

3. Parametri tecnici:
1. pompa ad iniezione elettrica della doppia testa:

a. Uscita liquida: 0--singolo tempo 2.5g; (continuamente regolabile).

b. Accuratezza liquida dell'iniezione: ±0.03g.

2. Sistema ad iniezione DI X-Y di asse:

a. Corsa avanti (max): Ascissa 200MM, asse y 200MM.

b. La velocità di lavoro (max) muove 50 volte al minuto/minuto.

3. Scatola statica di vuoto:

a. Grado di vuoto: -0,09 MPa.

b. Tempi di ciclo: 0-5 può essere messo.

c. Tempo di riposo/di pompaggio: 0~60min può essere messo.

4. Prestazione trattata:

1. Le componenti principali della scatola per guanti: struttura di acciaio inossidabile, vetro trasparente importato del PE.

A. Equipped con 5 scatole per guanti e 12 stazioni; (finestra di manutenzione).

B. La struttura adotta SUS304, che ha buona resistenza della corrosione ed ad alta resistenza.

C. La finestra visiva adotta il bordo trasparente importato del PE, che ha forte resistenza della corrosione ed anticorrosiva.

D. Il corpo della scatola ha buon sigillando la prestazione.

2. Le componenti principali del sistema ad iniezione liquido: serbatoio liquido, X, scaffale liquido dell'iniezione dell'asse y, pompa ad iniezione liquida a doppia testa 2.5g, dispositivo liquido dell'iniezione, sistema di controllo del bus.

Insiemi di A. Configure 5 dei sistemi ad iniezione liquidi.

La pompa ad iniezione della testa di B. Double, il singolo volume dell'iniezione può essere regolato da 0-2.5 G.

C. Equipped con il dispositivo liquido dell'iniezione, ogni vassoio può tenere 196 batterie. (Osservazioni standard del vassoio 30PCS) (l'attrezzatura standard facoltativa del cliente è tipo della conduttura): 1. Il vassoio è restituito al riciclaggio da ritorno manuale alla linea di galleggiamento.

3. Le componenti principali del sistema di elettricità statica di vuoto: contenitore di attrezzatura, vacuometro digitale, anello sigillante anticorrosivo, sistema di controllo elettrico del bus.

A. Equipped con 7 insiemi delle scatole statiche di vuoto.

B. Il tempo di aspirazione ed il tempo diritto sono indipendente ed automaticamente regolabile.

C. Equipped con l'anello sigillante resistente alla corrosione speciale.
