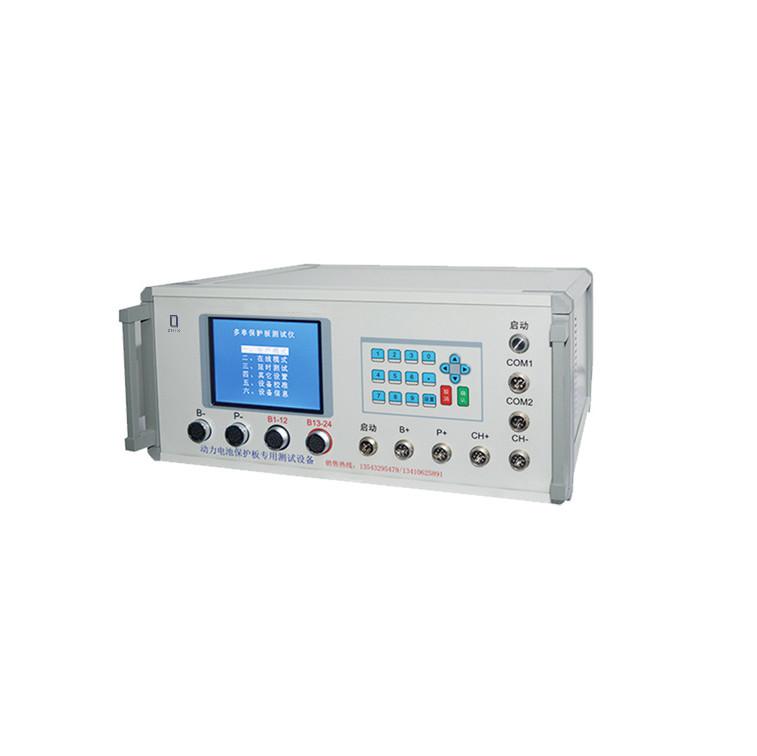

24 ODM dell'OEM del bordo di protezione di Ion Apparecchiatura per il test della batteria For del litio delle corde

24 tester del bordo di protezione della batteria al litio delle corde

1. Introduzione al campo di applicazione ed alle funzioni dell'attrezzatura
1,1 campo di applicazione: Pricipalmente è usato per individuare se i vari indicatori funzionali del bordo della protezione della batteria di potere sono all'interno della gamma di parametro, in modo da fornire un insieme delle norme di prova per il personale. Pricipalmente usato per prova del bordo di protezione della batteria di potere dei produttori del bordo di protezione e dei produttori della batteria di potere.
1,2 introduzione di funzione: Il sistema di prova del bordo della protezione di PBTS è diviso in due tipi: prova rapida e prova accurata
Prova accurata: Può individuare esattamente il valore esatto di vari parametri funzionali del bordo della protezione della batteria di potere (errore è 5mv), che è conveniente per ricerca degli errori e lo sviluppo del campione e fornisce un insieme delle norme per prova rapida per il personale di R & S.
Prova rapida: Secondo i parametri progettuali del bordo della protezione, fissi i parametri della prova per effettuare una prova rapida, che è conveniente per i produttori del bordo della protezione ed alimenta i produttori della batteria rapidamente ai prodotti della nave e della prova su vasta scala. Allo stesso tempo, è adatto a prova del bordo della protezione di varie soluzioni dell'hardware e di alcune soluzioni di software.

2. Prestazione principale dell'attrezzatura di prova
2,1 elementi del test di routine: prova di resistenza interna, prova del overdischarge e di sovraccarico, recupero di sovraccarico e prova di recupero del overdischarge, prova di sovracorrente (sovracorrente della tassa e sovracorrente di scarico), tensione di protezione di sovraccarico, tensione di recupero di sovraccarico, tensione di protezione del overdischarge, tensione di recupero di Sovra-scarico, protezione di sovracorrente, ecc.
2,2 elementi unici della prova:
Prova di protezione di cortocircuito (che si riferisce al livello reale di microsecondo della prova di protezione di cortocircuito).
Prova a sezione unica del auto-consumo (riferendosi al auto-consumo reale ed accurato di ogni sezione).
Corrente dell'equilibrio e tensione dell'equilibrio (può catturare esattamente per equilibrare corrente ed equilibrare la tensione d'apertura).
2,3 bordi dei tipi di protezione che sostengono la prova:
Fosfato del ferro del litio, cobaltate ternario del litio, manganato del litio


3. Parametro tecnico
3,1 modulo a corrente forte: il livello attuale è 120A e l'accuratezza corrente è 0.1A.
3,2 modulo di tensione: La gamma di tensione è 0.5-5V, l'uscita programmabile è 0.5-5V e l'accuratezza di tensione è 5mV.
3,3 modulo di cortocircuito: il condensatore eccellente, completamente simulare la tensione della batteria del pacchetto, mette in cortocircuito il bordo della protezione in un istante ed esattamente cattura il tempo e la corrente di cortocircuito.
Parametri del dispositivo
