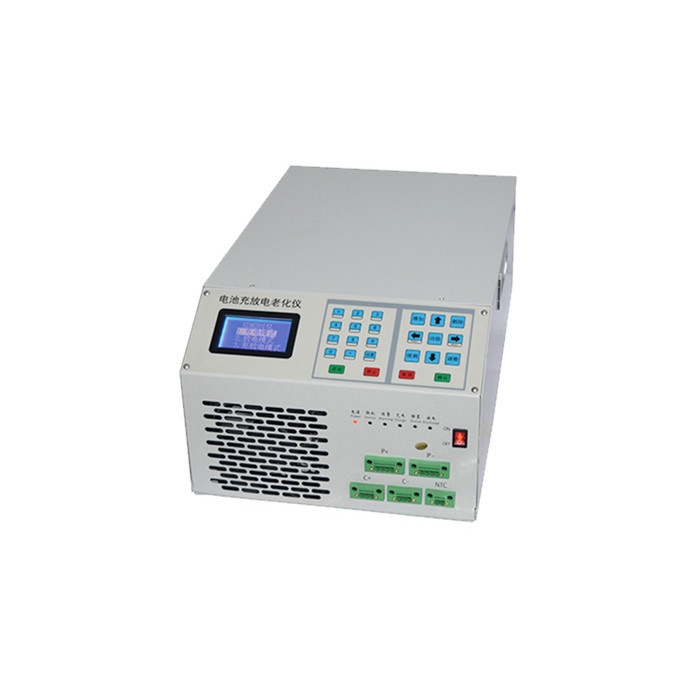

Tassa della batteria al litio e tester portatili di scarico con la visualizzazione 220V

Tassa portatile della batteria al litio e scaricare strumento invecchiante con la visualizzazione

1. Introduzione al campo di applicazione ed alle funzioni dell'attrezzatura
1,1 campo di applicazione dei DCB: La tassa di serie di DCB e l'attrezzatura di prova di scarico pricipalmente è utilizzata per il ciclo di prova di scarico e della tassa della batteria al litio
1,2 elementi della prova: tensione caricantesi di protezione della batteria, tensione di protezione di scarico, capacità, ecc. Il dispositivo ha quattro punti della prova di caricarsi, di scarico, dell'accantonamento e del riciclaggio. Pubblicando i punti corrispondenti, la batteria può essere collaudata secondo il processo stabilito.

2. In secondo luogo, la prestazione principale dell'attrezzatura di prova:
2,1 funzione di scarico e della tassa:
Ha tensione corrente e costante costante che carica la funzione e la funzione di scarico corrente costante, che possono caricare e scaricare la batteria e registrare la capacità della batteria.
2,2 interfaccia di scarico e della tassa:
Completamente soddisfaccia le richieste dello stesso porto del caricarsi e dello scarico del pacchetto della batteria e dei porti separati del caricare e dello scarico, cioè, 2 cavi (P+ p) e dei 3 cavi (P+ p c). Allo stesso tempo, la batteria della macchina utensile (CH+ P+ p) può essere invecchiata per la protezione caricantesi del piatto positivo e la protezione di scarico del piatto negativo.
2,3 controlli la protezione di tensione:
Caricando e scaricando la batteria, è individuato se la protezione caricantesi e la protezione di scarico del lavoro della batteria.
2,4 protezione di sicurezza:
funzione Anti-inversa di protezione del collegamento; tomaia e limite inferiore di tensione che fissano protezione; protezione sicura della corrente di dispersione;

3. Parametri tecnici
CA 220V ±10%/50Hz di alimentazione in ingresso entrata
Gamma 7~70V di misura di tensione
± di accuratezza (0,2% di lettura + 0,2% di gamma)
Gamma di carico corrente 50~5000mA
± di carico di accuratezza (0,2% di lettura + 0,2% di gamma)
Scarichi la gamma 50~10000mA
± di accuratezza (0,2% di lettura + 0,2% di gamma)
Taglio costante di carico 50mA minimo corrente di tensione
‰ di accuratezza ±1 di capacità
Potere ≤700W di scarico di potere
Tempo di ispezione di tempo ricevere gamma <2s> cronometrante in tempo reale 0~999 ore/punto
Intervallo ≥5S registrare di dati
Versione intermedia del computer 1,1 serie
Carico corrente e costante di costante di carico di modalità di tariffazione di tensione
Tensione di stati di taglio, tempo corrente e relativo, protezione di sovraccarico
Scarichi il modo Constant Current Discharge di scarico
Tensione di stati di taglio, tempo relativo, protezione di sovra-scarico
Gamma di misura del ciclo del ciclo 1~999 volte
Il numero dei punti in un singolo ciclo è 100
Campionamento a quattro vie del campionamento corrente di rilevazione e di tensione
Canali per singolo canale dello scaffale
Dimensione W*D*H del telaio: 300*450*170 (millimetro)
